Inductores de núcleo nanocristalino para convertidores de alta frecuencia
Würth Elektronik explica cómo materiales magnéticos e hilo plano mitigan pérdidas en reguladores de conmutación modernos.
www.we-online.com
La integración de semiconductores de banda prohibida ancha, como el carburo de silicio (SiC) y el nitruro de galio (GaN), en los sistemas electrónicos permite que las fuentes de alimentación operen a frecuencias de conmutación más altas, en el rango de los megahercios. Esta transición facilita el uso de componentes pasivos más pequeños, aumentando la densidad de potencia y la eficiencia general en aplicaciones industriales, de telecomunicaciones y de automoción. Sin embargo, maximizar la eficiencia de estos convertidores CC/CC compactos requiere inductores de potencia especializados de bajas pérdidas, capaces de gestionar cargas térmicas y magnéticas elevadas.
Parámetros de eficiencia en la conversión de energía
La eficiencia de un convertidor de potencia se determina por la relación entre la potencia de salida y la de entrada. La potencia que no se transfiere a la salida se disipa como calor, limitando la densidad de potencia máxima, requiriendo gestión térmica adicional y afectando la fiabilidad de los componentes. Las pérdidas en los inductores de potencia se originan principalmente en dos fuentes: pérdidas del material del núcleo y pérdidas del devanado. Las pérdidas del núcleo son impulsadas por la histéresis magnética y las corrientes de Foucault, que escalan con la resistividad eléctrica del núcleo, la densidad de flujo magnético, la temperatura ambiente y la frecuencia de conmutación del convertidor. Las pérdidas del devanado consisten en la resistencia de corriente continua en los devanados de cobre y las pérdidas de corriente alterna resultantes de los efectos pelicular y de proximidad. A las altas frecuencias de conmutación características de los convertidores modernos, las pérdidas de corriente alterna se convierten en el factor dominante, lo que exige una optimización geométrica y de materiales precisa.
Modelado empírico de pérdidas y selección de componentes

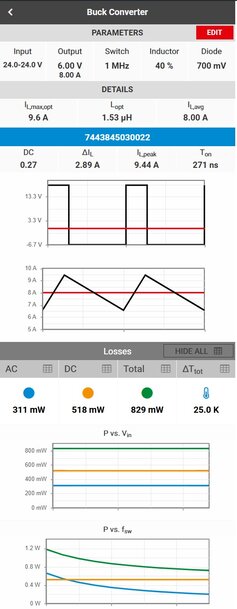

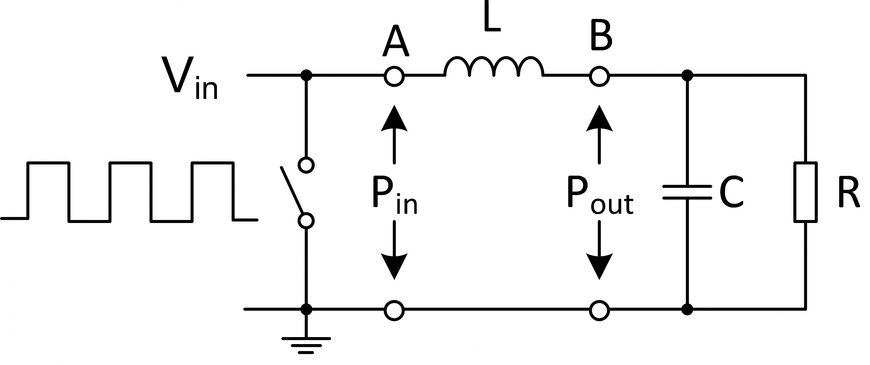

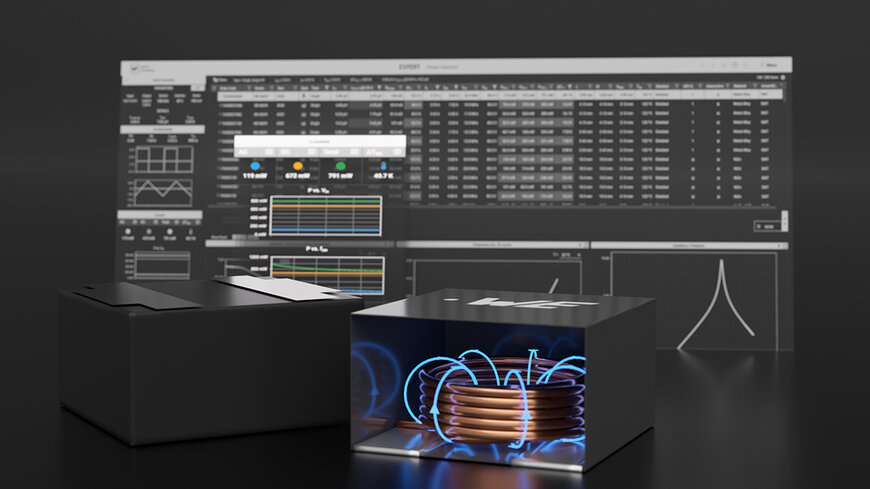

La cuantificación precisa de las pérdidas es fundamental para predecir el aumento de temperatura y seleccionar los componentes magnéticos adecuados. Würth Elektronik utiliza una configuración de aplicación en tiempo real para aislar y calcular las pérdidas totales del inductor, separándolas en componentes de corriente alterna y corriente continua. Los datos empíricos se recopilan utilizando una configuración de convertidor CC/CC donde se aplica un voltaje pulsado al inductor, permitiendo la medición directa de la potencia de entrada y salida. La pérdida de potencia total es la diferencia entre la potencia de entrada y la de salida, de la cual se extraen las pérdidas de la bobina por corriente alterna. Estos datos alimentan el modelo de cálculo empírico REDEXPERT, que calcula las pérdidas de corriente alterna basándose en parámetros operativos específicos como el voltaje de entrada, el voltaje de salida, la frecuencia de conmutación, el ciclo de trabajo y la corriente de salida.
Avances microestructurales en núcleos magnéticos

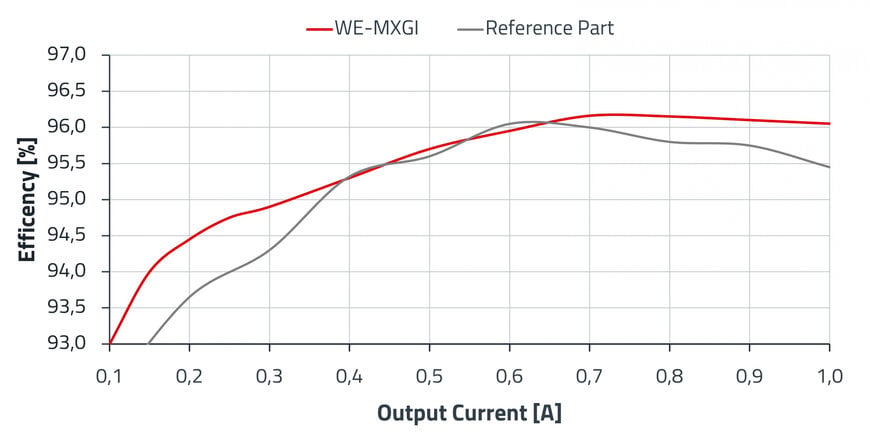

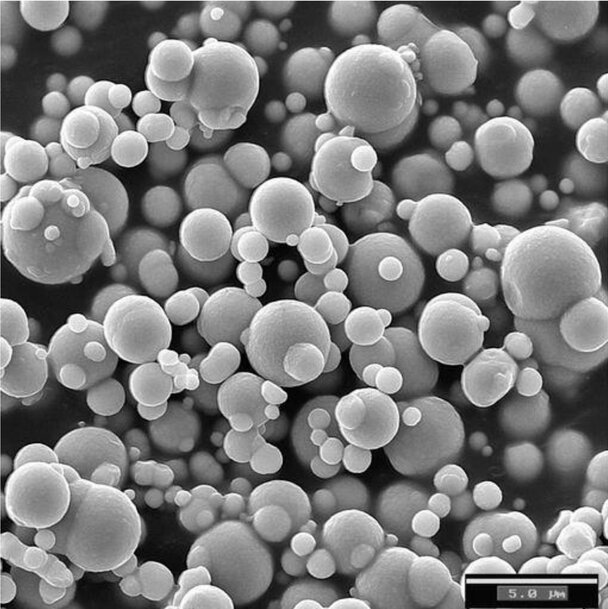

Los inductores de potencia moldeados utilizan tradicionalmente polvos metálicos finos, como hierro puro o aleaciones de hierro recubiertas de material aislante, prensados alrededor de un devanado de cobre esmaltado. El entrehierro distribuido en estas estructuras asegura un flujo magnético uniforme, logrando altas corrientes de saturación. Los desarrollos recientes se han orientado hacia materiales amorfos y nanocristalinos para reducir aún más las pérdidas del núcleo. Los materiales nanocristalinos contienen granos cristalinos que miden de 10 a 100 nanómetros incrustados dentro de una matriz amorfa. Esta microestructura específica produce una alta permeabilidad magnética, baja coercitividad y menores pérdidas magnéticas en comparación con las aleaciones magnéticas cristalinas convencionales. Los inductores que utilizan estas aleaciones nanocristalinas, como la serie WE-MXGI, mantienen temperaturas de funcionamiento más bajas y una mayor eficiencia a través de diversas corrientes de salida al minimizar las pérdidas por histéresis a altas frecuencias.
Geometría del devanado y tecnología de hilo plano

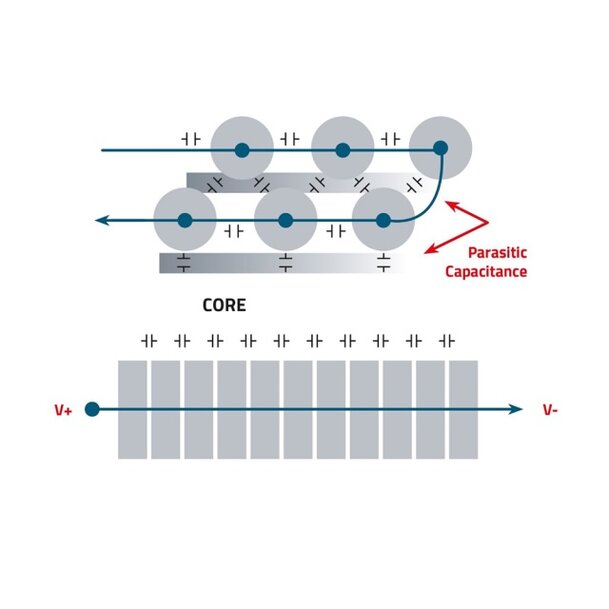

Más allá de la formulación del material del núcleo, la geometría del devanado influye directamente en la pérdida total del componente. En aplicaciones de alta frecuencia, se utilizan devanados de hilo plano para optimizar la sección transversal del conductor. La mayor área de superficie de un hilo plano mitiga la aglomeración de corriente y distribuye el campo eléctrico de manera más uniforme que el hilo redondo estándar. Esta geometría reduce la capacitancia parásita y limita las interferencias electromagnéticas en la fuente. Además, las arquitecturas de hilo plano logran una menor resistencia de corriente continua, lo que minimiza las pérdidas de conducción estándar. Los componentes que integran mezclas de núcleos nanocristalinos con tecnología de hilo plano, incluidas las series de rendimiento WE-PMFI y WE-XHMI, proporcionan perfiles térmicos optimizados tanto para entornos con limitaciones de espacio como para fuentes de alimentación multifásicas de alta corriente.
Desarrollos de integración y fabricación
El desarrollo continuo de componentes magnéticos se centra en combinar polvos magnéticos con sistemas aglutinantes de polímeros. Este proceso de fabricación apoya la integración funcional y la miniaturización, adecuadas para convertidores CC/CC compactos que enfrentan estrictas restricciones de peso y volumen. Un enfoque de fabricación paralelo produce inductores monolíticos de bajo perfil integrando el núcleo magnético y el conductor directamente. Esta integración estructural está diseñada para las complejas arquitecturas de fuentes de alimentación multifásicas que se encuentran en plataformas informáticas de alto rendimiento y centros de datos, ofreciendo una baja inductancia para una respuesta transitoria rápida, al tiempo que mantiene altas corrientes de saturación y baja resistencia de corriente continua en amplios rangos de temperatura de funcionamiento.
Contexto adicional: Especificaciones técnicas y evaluación comparativa
En el contexto más amplio de la electrónica de potencia de alta frecuencia, la transición de los núcleos de ferrita tradicionales a las aleaciones metálicas nanocristalinas y amorfas está impulsada por los límites de saturación. Los núcleos de ferrita tradicionales ofrecen baja conductividad eléctrica, lo que minimiza las pérdidas por corrientes de Foucault a altas frecuencias, pero normalmente se saturan a densidades de flujo magnético más bajas, generalmente entre 0,3 y 0,5 teslas. En contraste, los materiales nanocristalinos pueden alcanzar densidades de flujo de saturación que superan los 1,2 teslas mientras mantienen perfiles de pérdida de alta frecuencia comparables. Esto permite a los ingenieros diseñar inductores con volúmenes físicos más pequeños para capacidades de corriente equivalentes. Además, la estabilidad térmica de los núcleos nanocristalinos amplía los rangos de temperatura de funcionamiento hasta los 155 grados Celsius o más sin una degradación significativa de la permeabilidad magnética, una métrica en la que las ferritas estándar a menudo exhiben caídas de rendimiento pronunciadas. La evaluación comparativa de la industria indica que la combinación de estos materiales de núcleo avanzados con estructuras de devanado de hilo plano puede producir una reducción del 10 al 15 por ciento en las pérdidas de potencia totales del convertidor CC/CC en comparación con los inductores equivalentes de ferrita y devanado de hilo redondo que operan a frecuencias superiores a 1 megahercio.
