Selección del condensador y precisión del cristal de cuarzo
Cómo Würth Elektronik analiza el impacto de la capacitancia de carga en la estabilidad de osciladores para microcontroladores y sistemas electrónicos sincronizados
La precisión de la señal de reloj en sistemas electrónicos depende no solo del cristal de cuarzo, sino también del dimensionamiento correcto de los condensadores de carga. Würth Elektronik analiza cómo esta elección afecta directamente a la estabilidad de frecuencia en aplicaciones con microcontroladores y circuitos digitales.
El papel del cristal de cuarzo en los sistemas electrónicos
Los cristales de cuarzo son componentes clave en sistemas que requieren sincronización temporal precisa, como microcontroladores, sistemas embebidos, equipos de comunicación y electrónica industrial. Al tratarse de componentes pasivos, necesitan un circuito oscilador para generar una señal de reloj estable.

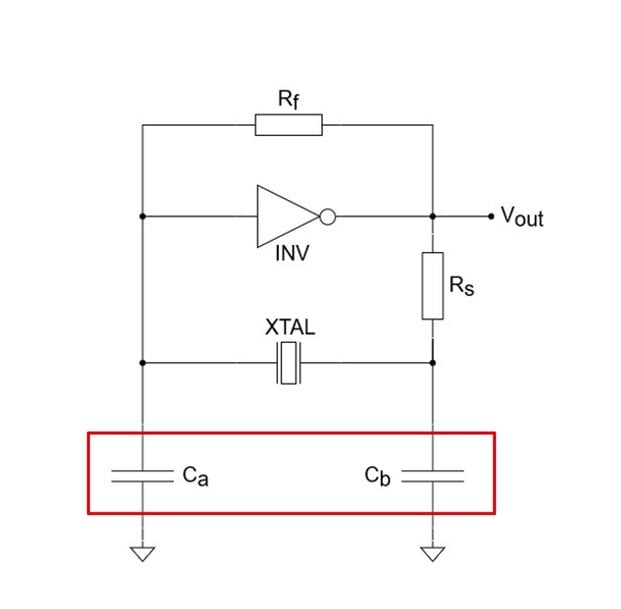

Uno de los diseños más utilizados es el oscilador Pierce, en el que el inversor y la resistencia de realimentación suelen estar integrados en el microcontrolador, mientras que los condensadores externos determinan la capacitancia de carga efectiva del circuito.
Capacitancia de carga como parámetro crítico
La capacitancia de carga (CL o CLoad) es un parámetro fundamental especificado en la hoja de datos del cristal de cuarzo. No representa la capacitancia interna del cristal ni define directamente los valores de los condensadores externos. Indica la carga capacitiva bajo la cual el cristal fue ajustado durante su fabricación para oscilar a su frecuencia nominal.
Para que el cristal funcione a dicha frecuencia, la capacitancia total del circuito debe coincidir con la especificada. En términos ideales, la capacitancia de carga del circuito es igual a la indicada en la hoja de datos del cristal.
La capacitancia de carga efectiva puede estimarse mediante:
CL = (Ca × Cb) / (Ca + Cb) + Cstray
donde Cstray representa las capacitancias parásitas de pistas, encapsulado y pines del microcontrolador. Estas capacitancias no siempre están completamente definidas y dependen en gran medida del diseño del PCB, especialmente de la longitud de las pistas.
Dimensionamiento práctico de los condensadores
En la práctica, suele adoptarse una configuración simétrica con Ca = Cb, lo que simplifica el cálculo y facilita la selección de componentes. Si las capacitancias parásitas o las series normalizadas de valores lo requieren, se recomienda usar un condensador ligeramente mayor en Cb que en Ca.
La reducción de la longitud de las pistas entre el cristal, los condensadores y el microcontrolador es una medida clave para minimizar la capacitancia parásita y mejorar la estabilidad del oscilador.
Tipo de condensador y estabilidad térmica
Para los condensadores de carga se emplean habitualmente MLCC (Multilayer Ceramic Chip Capacitors). En aplicaciones de osciladores, es relevante utilizar dieléctricos con alta estabilidad térmica y bajo sesgo de tensión. Los condensadores de tipo NP0 (C0G) presentan variaciones mínimas frente a cambios de temperatura y tensión, lo que contribuye a una frecuencia de reloj más estable.
Herramientas de diseño digital, como plataformas de selección de componentes, permiten evaluar estos parámetros en función de la aplicación y las condiciones de funcionamiento.
Influencia de la capacitancia en la desviación de frecuencia
Una capacitancia de carga incorrecta provoca desviaciones directas en la frecuencia de oscilación. Este efecto se cuantifica mediante la trim sensitivity (TS), expresada en ppm/pF, que depende de parámetros físicos del cristal como la geometría del blank y las capacitancias internas C0 y C1.
La relación se describe mediante:
TS = (C1 × 10⁶) / [2 × (C0 + CL)²]

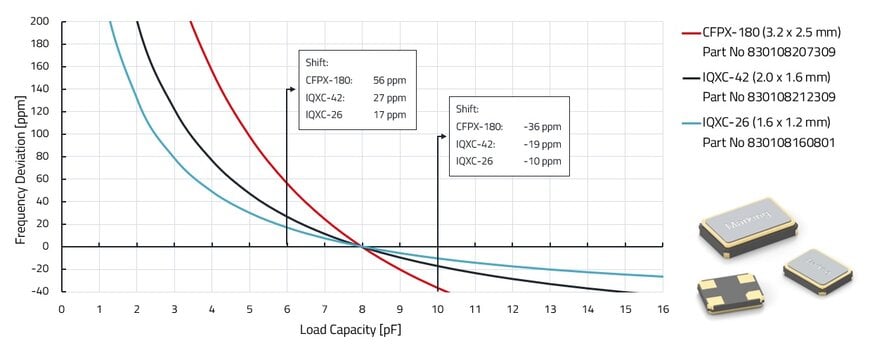

Los análisis comparativos muestran que, para cristales con la misma frecuencia nominal (por ejemplo, 24 MHz) y capacitancia de carga especificada, una desviación de pocos picofaradios puede generar errores de decenas de ppm. En aplicaciones sensibles, esto puede traducirse en errores de temporización, fallos de comunicación, reinicios del microcontrolador o pérdida de datos.
Verificación mediante medición de frecuencia
La comprobación del ajuste de la capacitancia de carga se realiza midiendo la frecuencia real del oscilador y comparándola con la frecuencia nominal. Esta medición debe efectuarse en una salida dedicada o con sondas de muy baja capacitancia, ya que las sondas estándar pueden alterar el resultado.
La desviación se calcula en ppm y permite corregir el circuito ajustando los valores de los condensadores: aumentar la capacitancia cuando la frecuencia es superior a la nominal y reducirla cuando es inferior.
Consumo energético y diseño del PCB
Una capacitancia de carga menor puede reducir el consumo energético del oscilador, un aspecto relevante en dispositivos alimentados por batería. Sin embargo, esta reducción incrementa la sensibilidad a desviaciones, lo que exige mayor precisión en el diseño del circuito.
Desde el punto de vista del diseño del PCB, se recomienda un plano de masa dedicado para el cristal y sus componentes asociados, así como trazas cortas y simétricas para minimizar interferencias electromagnéticas y capacitancias parásitas.
Alternativas: kits de diseño y osciladores integrados
Para reducir riesgos de diseño, existen kits que combinan cristales y condensadores compatibles junto con recomendaciones de implementación. Como alternativa, los osciladores integrados (XO o SPXO) incorporan internamente todos los componentes necesarios y solo requieren alimentación y conexión al microcontrolador, simplificando el diseño del sistema.
